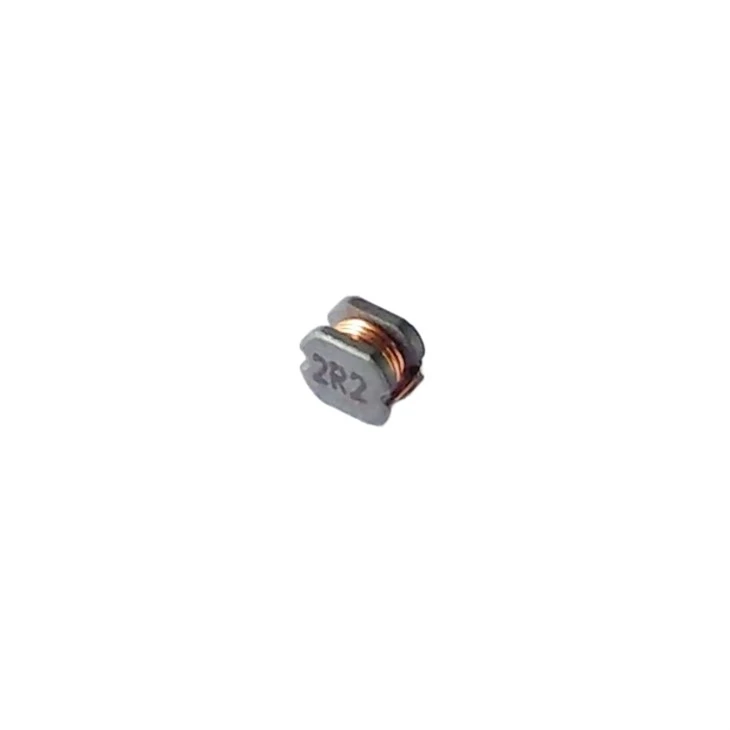

Is-Serje CD4532 hija kost-effettiva, wajer-Inductor tal-Enerġija SMD ferita li toffri soluzzjoni bilanċjata bejn id-daqs tal-komponent u l-prestazzjoni. Hija karatteristika footprint ta '4.5 mm × 4.0 mm bi profil ta' 3.2mm, li jagħmilha coil smd versatili għal diversi applikazzjonijiet ta 'konvertitur DC-DC.
Din is-serje hija mibnija fuq qalba robusta tanbur tal-ferrite b'metallizzazzjoni, li tipprovdi reżistenza eċċellenti għal xokk u durabilità. Is-CD4532 jagħti immaniġġjar qawwi tal-kurrent għad-daqs tiegħu, b'kurrent ta 'saturazzjoni (Isat) sa 4.0A. Valur komuni bħall-inductor 4.7 uh f'din is-serje jappoġġja kurrent ta 'saturazzjoni ta' 2.5A, li jenfasizza l-firxa wiesgħa ta 'applikazzjonijiet ta' inductor tiegħu. Dan l-Induttur tal-Enerġija CD4532 SMD għandu reżistenza eċċellenti għall-istann u s-sħana, u huwa ppakkjat f'tejp trasportatur intaljat għal assemblaġġ awtomatizzat.
Karatteristiċi Ewlenin
Footprint Ibbilanċjat:Pakkett ta '4.5 mm × 4.0 mm × 3.2 mm, prestazzjoni tal-ibbilanċjar u spazju tal-PCB.
Kostruzzjoni imħatteb:Qalba tanbur tal-ferrite b'metallizzazzjoni għal reżistenza għolja għal xokk.
Immaniġġjar Eċċellenti tal-Kurrenti:Kurrent ta 'saturazzjoni (Isat) sa 4.0A.
Reżistenza Baxxa DC (DCR).
Sweldjar Eċċellenti u Reżistenza Għolja għas-Sħana.
Konformi RoHS.
Applikazzjonijiet
Id-disinn ibbilanċjat tas-CD4532 jagħmilha Inductor tal-Enerġija SMD adattat ħafna għal diversi tagħmir portabbli u stazzjonarju:
DSC/DVC (Kameras Diġitali Still/Vidjo), HDDs
1
>>
Notebooks, kompjuters desktop
2
>>
Dawl LED
3
>>
Apparat tal-logħob portabbli, sistemi ta' navigazzjoni personali
4
>>
Provvisti ta' enerġija għal tagħmir OA
5
Karatteristiċi Elettriku
|
Nru tal-Parti. |
Induttanza (L) (µH) |
Frekwenza tat-Test (kHz/Volt) |
DCR (Ω) MAX. |
Kurrent ta' Saturazzjoni (Isat) (A) MAX. |
|
CD4532-1R0M |
1.0 ± 20% |
100/0.25 |
0.021 |
4.00 |
|
CD4532-1R5M |
1.5 ± 20% |
100/0.25 |
0.026 |
3.60 |
|
CD4532-2R2M |
2.2 ± 20% |
100/0.25 |
0.030 |
3.40 |
|
CD4532-2R7M |
2.7 ± 20% |
100/0.25 |
0.045 |
3.00 |
|
CD4532-3R3M |
3.3 ± 20% |
100/0.25 |
0.055 |
2.80 |
|
CD4532-4R7M |
4.7 ± 20% |
100/0.25 |
0.076 |
2.50 |
|
CD4532-6R8M |
6.8 ± 20% |
100/0.25 |
0.100 |
1.80 |
|
CD4532-8R2M |
8.2 ± 20% |
100/0.25 |
0.124 |
1.65 |
|
CD4532-100K |
10 ± 10% |
100/0.25 |
0.140 |
1.60 |
|
CD4532-150K |
15 ± 10% |
100/0.25 |
0.210 |
1.20 |
|
CD4532-220K |
22 ± 10% |
100/0.25 |
0.316 |
1.00 |
|
CD4532-270K |
27 ± 10% |
100/0.25 |
0.403 |
0.90 |
|
CD4532-330K |
33 ± 10% |
100/0.25 |
0.466 |
0.80 |
|
CD4532-470K |
47 ± 10% |
100/0.25 |
0.770 |
0.70 |
|
CD4532-680K |
68 ± 10% |
100/0.25 |
0.986 |
0.50 |
|
CD4532-101K |
100 ± 10% |
100/0.25 |
1.500 |
0.44 |
|
CD4532-151K |
150 ± 10% |
100/0.25 |
2.110 |
0.35 |
|
CD4532-181K |
180 ± 10% |
100/0.25 |
2.420 |
0.30 |
|
CD4532-331K |
330 ± 10% |
100/0.25 |
3.600 |
0.15 |
Noti:
Kundizzjonijiet tat-Test:Id-dejta kollha tat-test hija referenzjata għal 25 grad ambjentali.
Firxa tat-Temperatura Operattiva:-40 grad sa +125 grad .
Isat (kurrent ta' saturazzjoni):Kurrent DC (A) li jikkawża li L₀ tinżel madwar 10%.
Limitu tat-Temperatura:It-temperatura tal-parti (ambjent + żieda fit-temperatura) m'għandhiex taqbeż il-125 grad taħt l-agħar-kundizzjonijiet ta' tħaddim.
Forma u Dimensjonijiet
Ippakkjar
Ippakkjar:Tejp tat-Trasport intaljat
Dijametru tar-Rukkell (A):330 mm
Wisa 'tape (W):12 mm
Kwantità/Rukkell:2000 biċċa
Solder Reflow Profil
Kondizzjoni tas-sħana minn qabel:150 ~ 200 grad / 60 ~ 120 sek.
Ħin permess 'il fuq minn 217 grad:60 ~ 90 sek.
Temperatura massima:260 grad
Ħin massimu f'temperatura massima:10 sek.
Ħin ta' rifluss permess:2x max
Pejst tal-istann: Sn/3.0Ag/0.5Cu
(Nota: Dan il-profil huwa għal kwalifika biss u mhux maħsub biex jispeċifika profili tal-assemblaġġ tal-bord. Il-profili attwali għandhom ikunu bbażati fuq id-disinn u l-proċess speċifiku tal-bord tal-klijent.)
